Технологическая карта: Устройство кровельного покрытия из профилированного стального листа

Данная технология применяется при устройстве кровельного покрытия общественных, промышленных и жилых зданий с уклоном ската от 15° до 30°. В качестве основного покрытия используются профилированные листы из горячеоцинкованной стали (как с полимерным защитным покрытием, так и без него) толщиной от 0,5 до 0,9 мм. Подобная конструкция отличается малым удельным весом (от 4,5 до 13,0 кг/м²), высокой атмосферостойкостью и способностью выдерживать эксплуатационные температуры в диапазоне от -50 °C до +120 °C, обеспечивая расчетный срок службы не менее 30 лет.

В зависимости от назначения и несущей способности листы классифицируются на типы: Н (для настила покрытий, обладающие максимальной жесткостью), НС (комбинированные для настила и стеновых ограждений) и С (стеновые). Длина листов типов Н и НС варьируется от 3 до 12 м с шагом кратности 250 мм. По типу исходного сырья применяются листы с алюмоцинковым покрытием, алюминированным прокатом или электролитическим цинкованием. Стандартная масса двустороннего цинкового покрытия принимается равной около 414 г/м² при плотности стали 7,85 г/см³.

Комплектация кровли в обязательном порядке включает набор доборных элементов: коньковые (полукруглые и плоские), торцевые и карнизные планки, ендовы (для внутренних стыков), наружные углы и снегозадержатели. Использование цельных длинномерных листов, перекрывающих скат от карниза до конька, значительно снижает количество поперечных стыков, что повышает гидроизоляционные свойства кровли и снижает трудоемкость монтажных операций по сравнению с мелкоштучной черепицей.

№	Элемент
1	Нижняя горизонтальная полка крайней полугофры, обеспечивающая плоскую опорную поверхность.
2	Верхняя горизонтальная полка основной гофры, образующая гребень профиля.
3	Наклонная стенка основной гофры, соединяющая верхнюю и нижнюю полки и обеспечивающая сопротивление сдвигу.
4	Нижняя горизонтальная полка (прогиб) основной гофры, образующая дно профиля настила.
5	Центральная канавка или ребро жесткости, расположенное на верхней или нижней полке для повышения местной устойчивости плоских элементов.
6	Наклонная стенка крайней полугофры, образующая внешнюю границу профилированного листа.
7	Верхний отгиб жесткости полугофры, обеспечивающий жесткость свободного края стального листа.

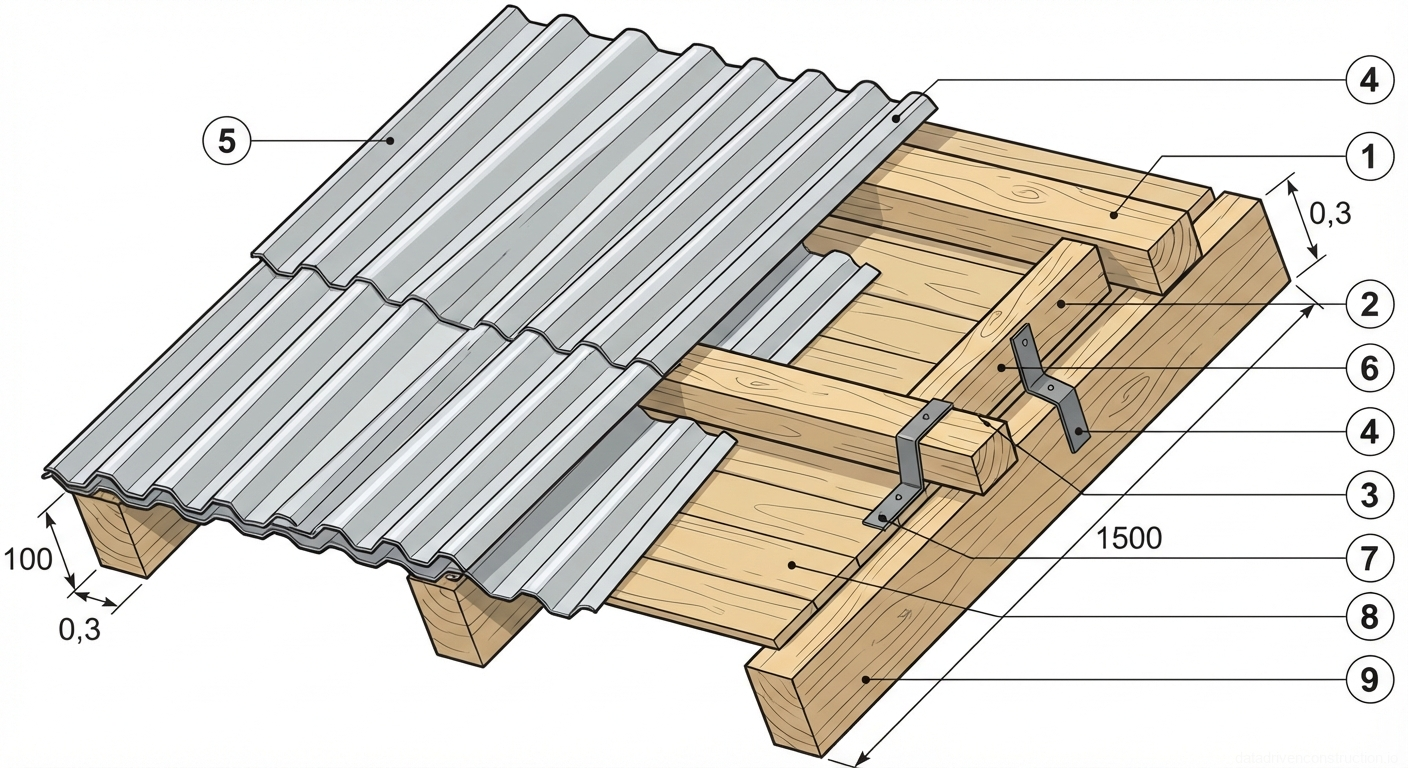

Надежность металлической кровли критически зависит от правильной подготовки основания. Обрешетка под профилированные листы выполняется из антисептированных пиломатериалов хвойных пород (оптимальное сечение доски 40х100 мм), укладываемых с межосевым шагом 300 мм. Карнизная доска, принимающая на себя основную нагрузку от свеса листа и водосточной системы, должна быть на 10-15 мм толще рядовых элементов обрешетки. Сечение и шаг обрешетки могут корректироваться на основании статических расчетов с учетом снеговых и ветровых нагрузок конкретного климатического региона.

Для предотвращения образования конденсата на внутренней стороне металлических листов обязательно устройство вентилируемого зазора и монтаж гидропароизоляционной мембраны. Рулонный изоляционный материал укладывается непосредственно на стропильные ноги с нахлестом 100-150 мм в направлении от карниза к коньку. Материал должен обладать способностью адсорбировать влагу со стороны теплоизоляционного слоя здания, не допуская ее контакта с металлом.

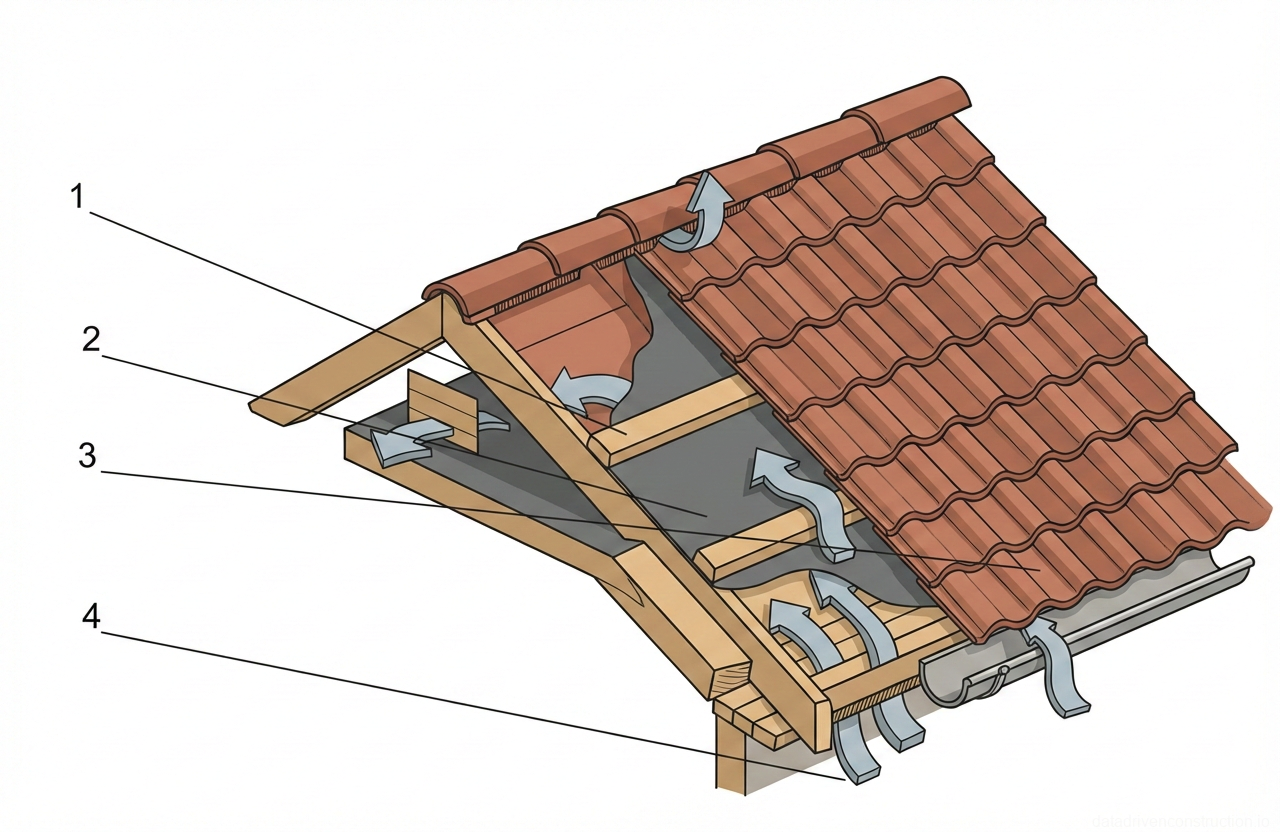

Формирование вентиляционного зазора осуществляется за счет монтажа контробрешетки. Поверх уложенной гидроизоляции вдоль стропил набиваются бруски сечением 50х50 мм, к которым впоследствии крепится поперечная обрешетка. Это обеспечивает минимальный воздушный зазор в 50 мм, необходимый для беспрепятственной циркуляции холодного воздуха от карнизного свеса к коньковому аэратору. В зоне конька гидроизоляционная пленка не должна смыкаться полностью — оставляется продух для выхода влажного воздуха.

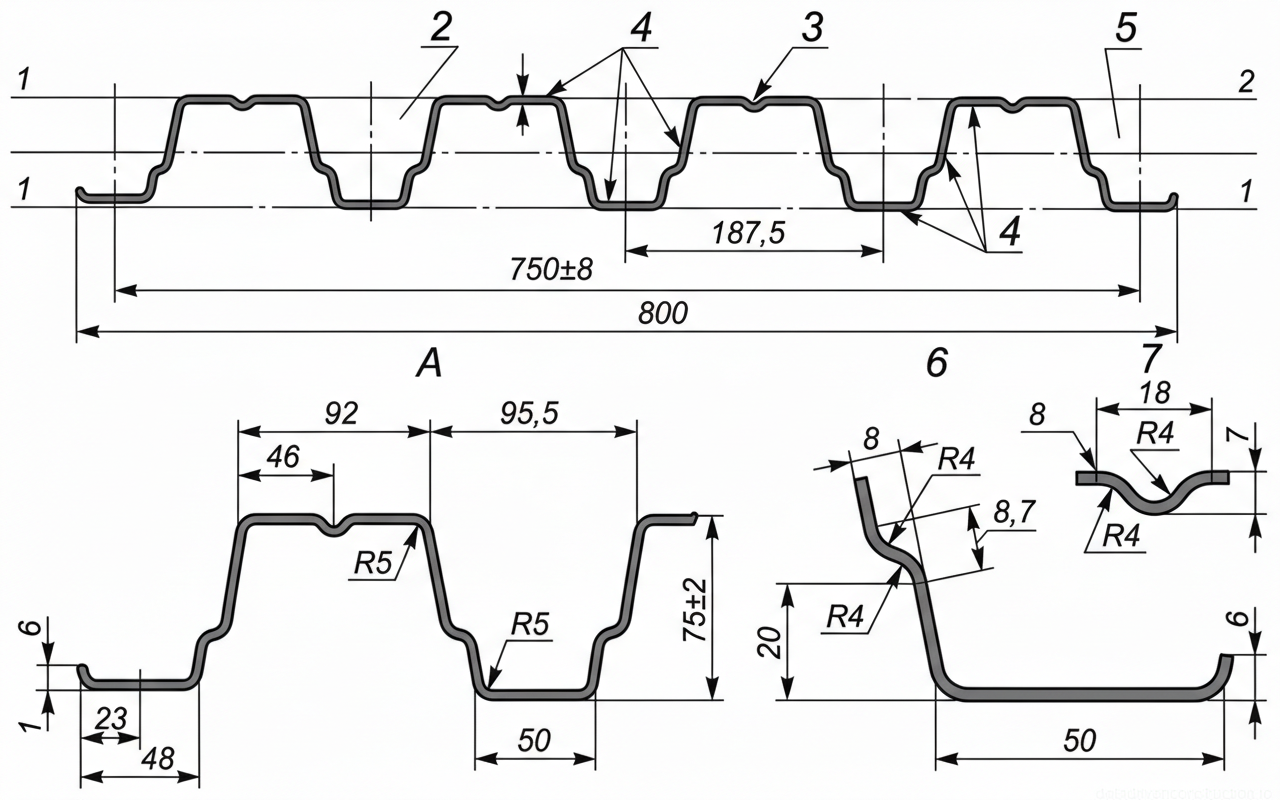

№	Элемент

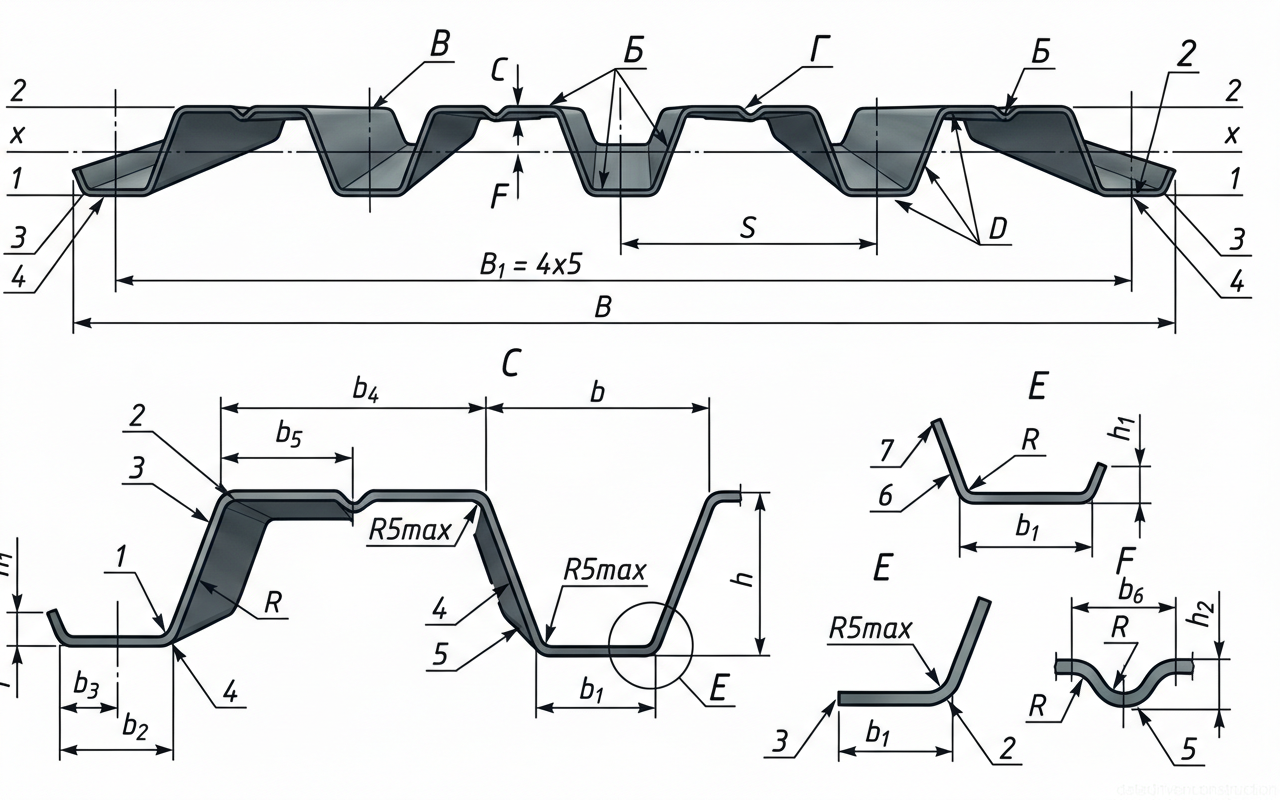

1	Нейтральная ось/базовая линия, обозначающая горизонтальную плоскость для простановки вертикальных размеров профиля.
2	Узел А: Увеличенный фрагмент, показывающий левый край и первую полную гофру с ребром жесткости.
3	Узел Г: Увеличенный фрагмент канавки жесткости верхней полки, повышающей продольную жесткость панели.
4	Материал профилированного листа с указанием толщины стали (обозначено «t» и стрелками, указывающими на верхнюю, нижнюю поверхности и стенку).
5	Узел Б: Увеличенный фрагмент, показывающий правый перекрывающий край профиля.
6	Увеличенный Узел Б: Показывает размеры нижней полки (ширина 50 мм), элементы жесткости стенки (8,7 мм, глубина 8 мм) и радиусы гиба (R4 макс.) для структурной жесткости.
7	Увеличенный Узел Г: Показывает размеры верхней канавки жесткости (ширина 18 мм, глубина 7 мм) с радиусами гиба R4 макс. для повышения устойчивости к продольному изгибу.

1. Монтаж гидропароизоляционной мембраны на стропила с нахлестом 100-150 мм (от карниза к коньку).
2. Набивка контрбрусков сечением 50х50 мм вдоль стропильных ног поверх мембраны для создания вентзазора.
3. Установка усиленной карнизной доски (толщина +15 мм к рядовой обрешетке).
4. Монтаж рядовой обрешетки из досок 40х100 мм с шагом 300 мм перпендикулярно стропилам.
5. Крепление дополнительных спаренных досок в зоне формирования конька для надежной фиксации коньковых планок.

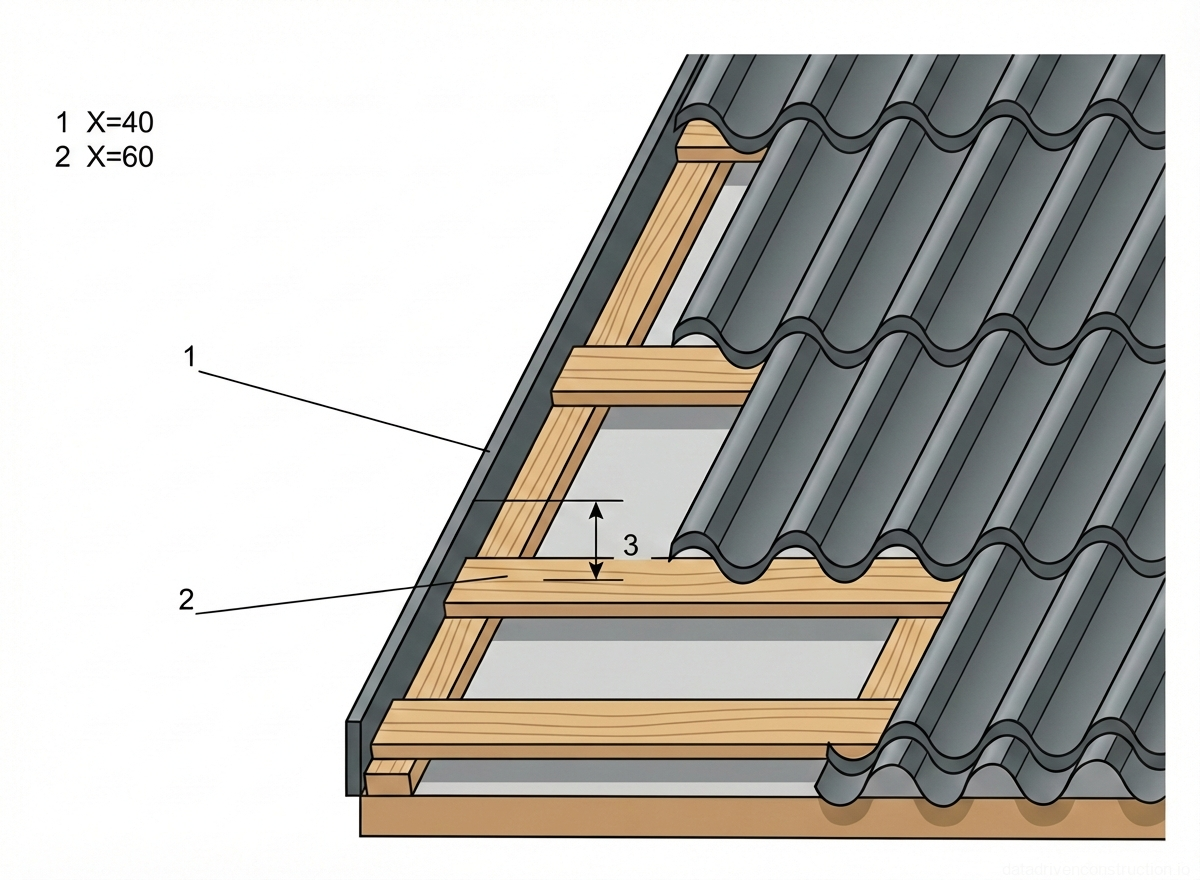

Перед началом укладки покрытия производится обязательный геодезический контроль геометрии скатов. Осуществляются контрольные обмеры стропильной системы с проверкой плоскостности и перпендикулярности скатов по отношению к линиям карнизов и конька. Наличие перекосов недопустимо, так как это приведет к ступенчатому смещению листов на карнизе и невозможности плотной стыковки замков. При расчете раскладки учитывается строгий допуск: край профилированного листа должен выступать за линию карниза ровно на 40 мм; превышение этого значения ведет к деформации металла под ветровыми и снеговыми нагрузками.

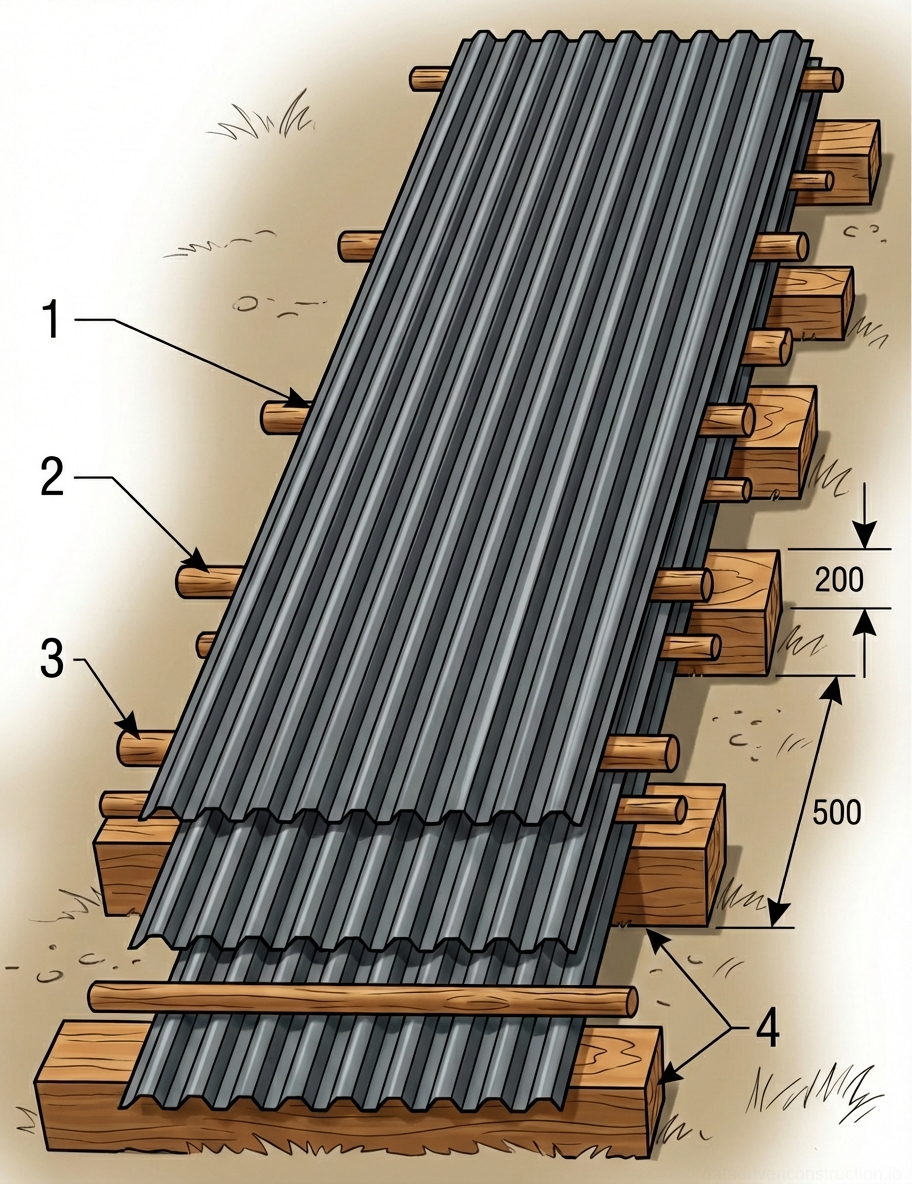

Хранение профилированного металла на строительной площадке требует соблюдения строгих правил для предотвращения деформации и коррозии. Листы в заводской упаковке размещаются на ровном основании на деревянных брусьях толщиной не менее 20 см, уложенных с шагом до 0,5 м. Максимально допустимая высота стопки составляет 1 метр. В случае, если монтаж откладывается на срок более одного месяца, заводскую упаковку необходимо вскрыть, а листы переложить деревянными рейками для обеспечения проветривания и предотвращения эффекта «белой ржавчины».

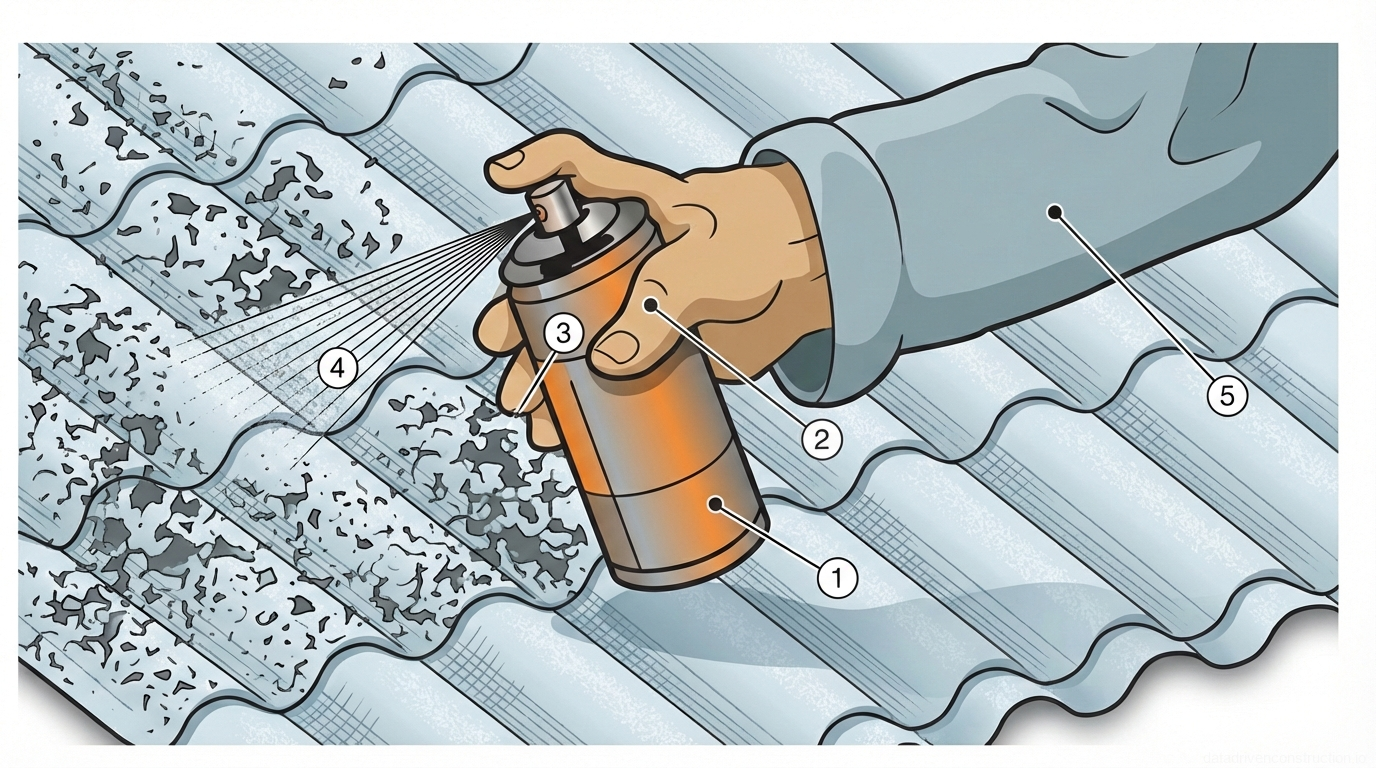

При необходимости раскроя листов непосредственно на объекте категорически запрещается использование высокотемпературных абразивных инструментов. Резка осуществляется исключительно ножовками по металлу, ручными шлицевыми/высечными ножницами или дисковыми электропилами с твердосплавными зубьями. После резки все опиленные кромки, места сколов и случайных повреждений полимерного покрытия должны быть немедленно очищены от металлической стружки мягкой щеткой и обработаны специальной ремонтной эмалью для предотвращения кромочной коррозии.

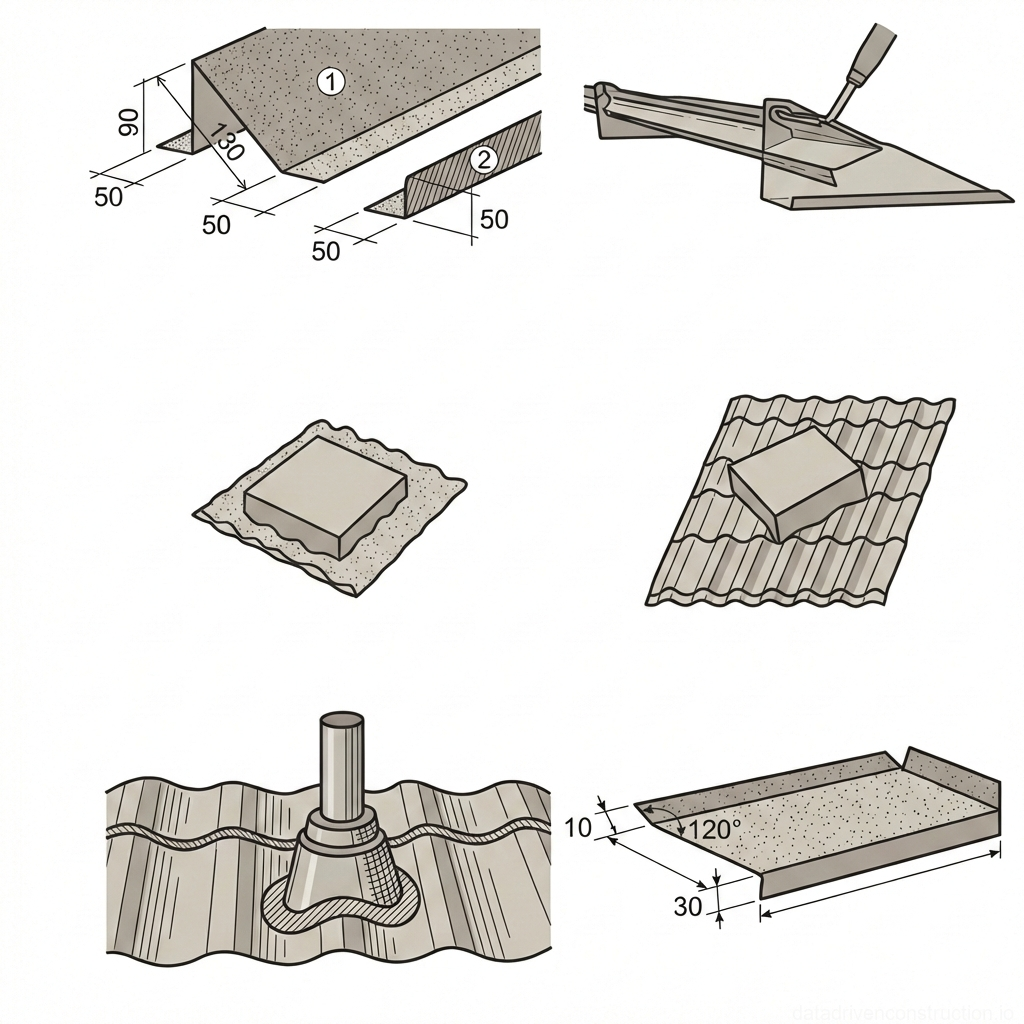

№	Элемент

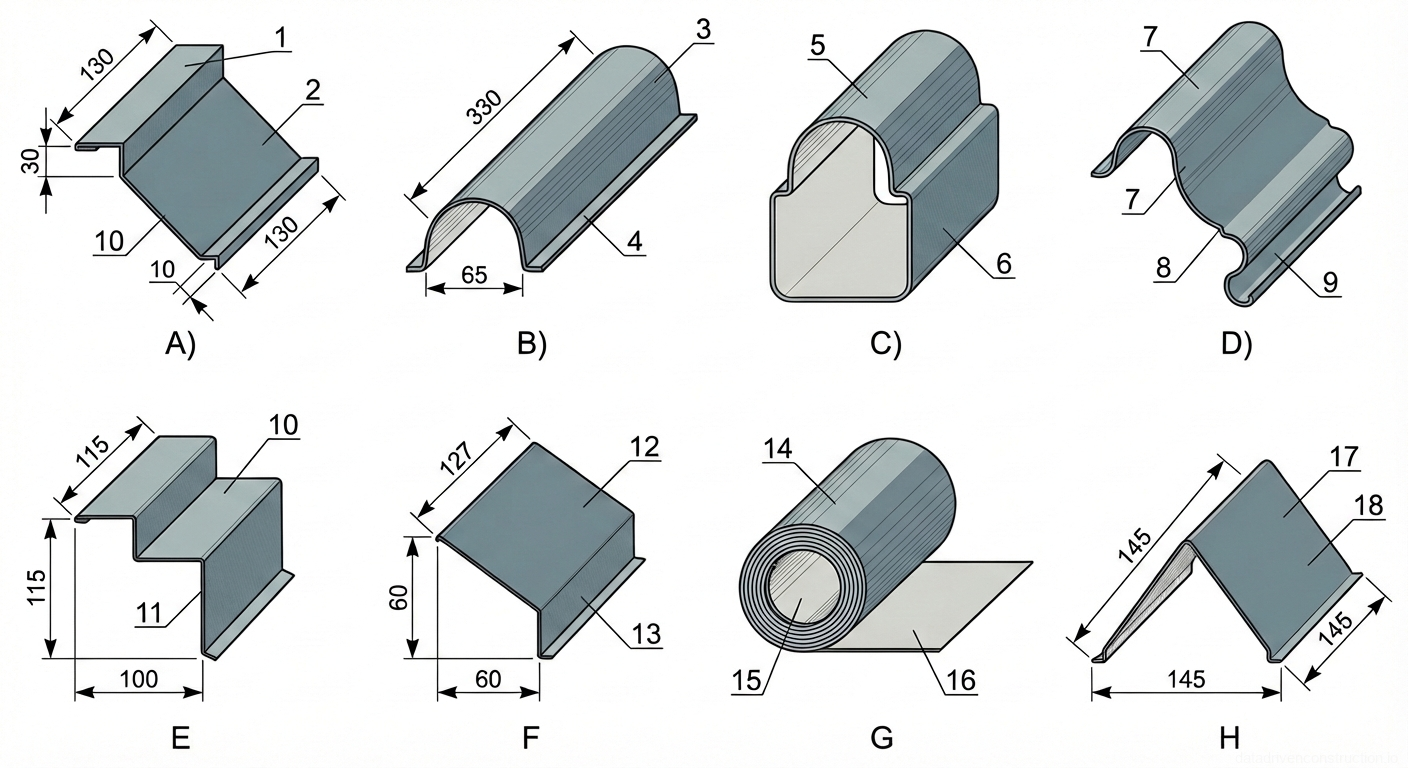

1	Верхняя горизонтальная полка ступенчатого примыкания шириной 130 мм, предназначенная для заведения в стену или нахлеста
2	Основная наклонная плоскость ступенчатого примыкания шириной 130 мм, обеспечивающая основную поверхность стока воды
3	Полукруглая коньковая планка длиной 330 мм для перекрытия коньков и стыков кровли
4	Нижняя крепежная полка коньковой планки, выступающая наружу для крепления к основанию кровли
5	Куполообразная верхняя часть специализированного вентиляционного выхода или заглушки, обеспечивающая защиту от атмосферных осадков
6	Вертикальное основание вентиляционного выхода или заглушки для сопряжения с прилегающими материалами
7	Изогнутые верхние поверхности сложного переходного элемента (тройника), вероятно, для многонаправленного стыка
8	Нижняя изогнутая часть переходного элемента, повторяющая профиль конкретной черепицы или панели
9	Завальцованный край доборного элемента, придающий жесткость и предотвращающий капиллярный подсос воды
10	Верхняя горизонтальная ступень профиля примыкания глубиной 115 мм, типичная для узлов примыкания к стенам
11	Вертикальная часть профиля ступенчатого примыкания высотой 115 мм для компенсации перепадов высот
12	Верхняя наклонная полка углового доборного элемента шириной 127 мм, отводящая воду от вертикальной поверхности
13	Вертикальная нисходящая полка углового доборного элемента высотой 60 мм, выполняющая функцию капельника или карнизной планки
14	Наружный слой рулонного кровельного материала или мембраны, подготовленный к раскатке и укладке
15	Внутренняя гильза или картонная втулка рулонного материала, обеспечивающая структурную поддержку при хранении и транспортировке
16	Размотанная часть мембранного материала, демонстрирующая плоскую поверхность для укладки
17	Левая наклонная плоскость V-образной коньковой планки или ендовы шириной 145 мм
18	Правая наклонная плоскость V-образного доборного элемента шириной 145 мм, завершающая симметричный профиль для стыков

Укладка листов может производиться как с правого, так и с левого торца здания. При монтаже двускатных кровель работы начинаются от торцов, при устройстве шатровых крыш — от наивысшей точки ската в обе стороны. При движении слева направо каждый последующий лист подкладывается под последнюю волну предыдущего; при движении справа налево — накладывается сверху. Важным условием является перекрытие капиллярной канавки предыдущего листа для предотвращения капиллярного подсоса влаги в продольный стык. При длине ската свыше 7,5 м листы стыкуются по длине с обязательным нахлестом не менее 200 мм.

Процесс позиционирования требует временной фиксации перед окончательным закреплением. Первый лист выравнивается по торцу и карнизу (свес 40 мм) и крепится одним саморезом у конька. Второй лист укладывается с соблюдением продольного стыка, выравнивается по нижнему краю с первым и скрепляется с ним внахлест саморезом по гребню волны под первой поперечной складкой. Таким образом собирается блок из 3-4 листов. Только после точной выверки общего карнизного свеса этого блока по натянутому шнуру производится их капитальное крепление к деревянной обрешетке.

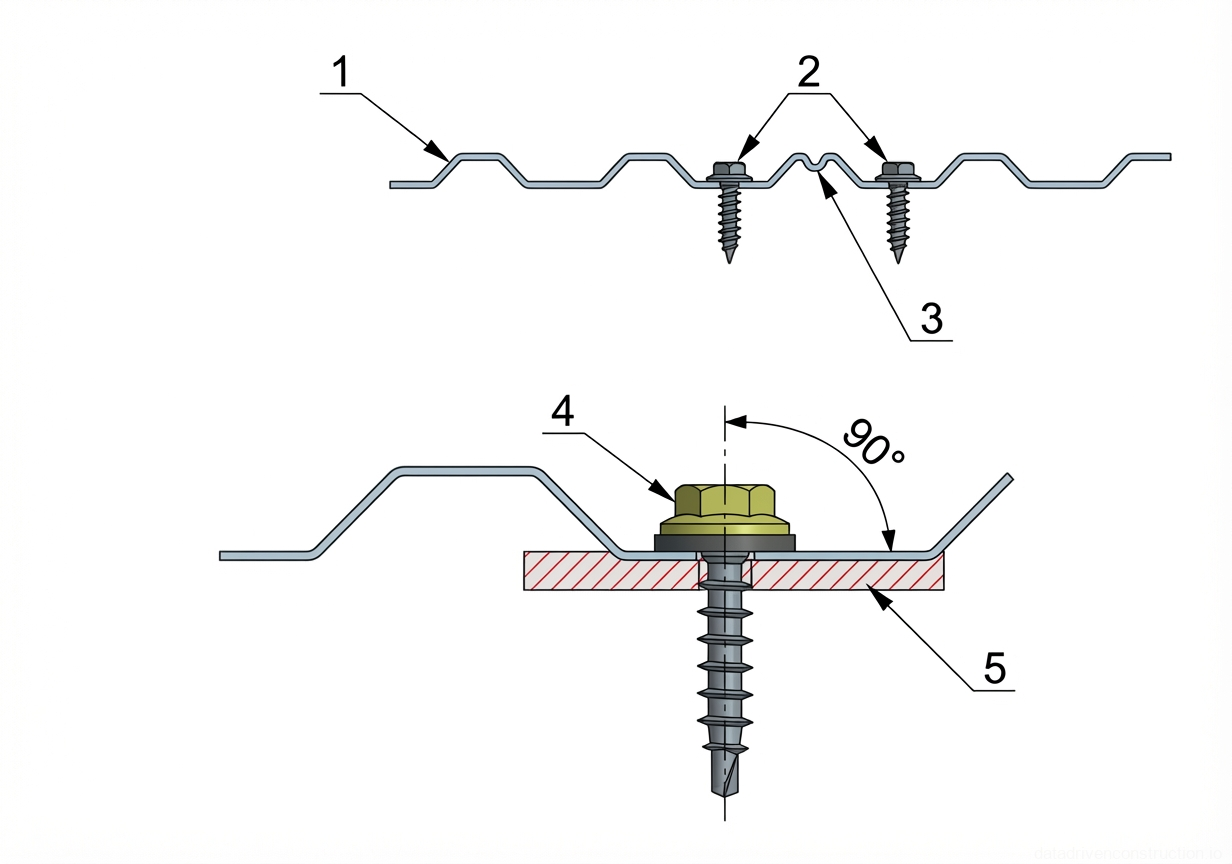

Крепление к обрешетке осуществляется специализированными кровельными самонарезающими винтами (размеры 4,8х28 мм или 4,8х35 мм) с восьмигранной окрашенной головкой и уплотнительной EPDM-шайбой. Винты вкручиваются строго перпендикулярно плоскости кровли в нижний прогиб волны профиля, прилегающий к доске обрешетки. Нормативный расход крепежа составляет 6-7 штук на 1 квадратный метр покрытия. В местах продольного нахлеста листы дополнительно стягиваются между собой короткими саморезами (4,5х19 мм) с шагом через одну поперечную волну.

На финальном этапе устанавливаются коньковые элементы и торцевые планки. Между коньковой планкой и профилированным листом прокладывается специализированный уплотнительный профиль, повторяющий форму гофры. Коньковая планка крепится длинными саморезами в гребень каждой второй волны с шагом 200-300 мм. Торцевые планки монтируются внахлест с фиксацией к торцевой доске и к гребню крайнего профилированного листа.

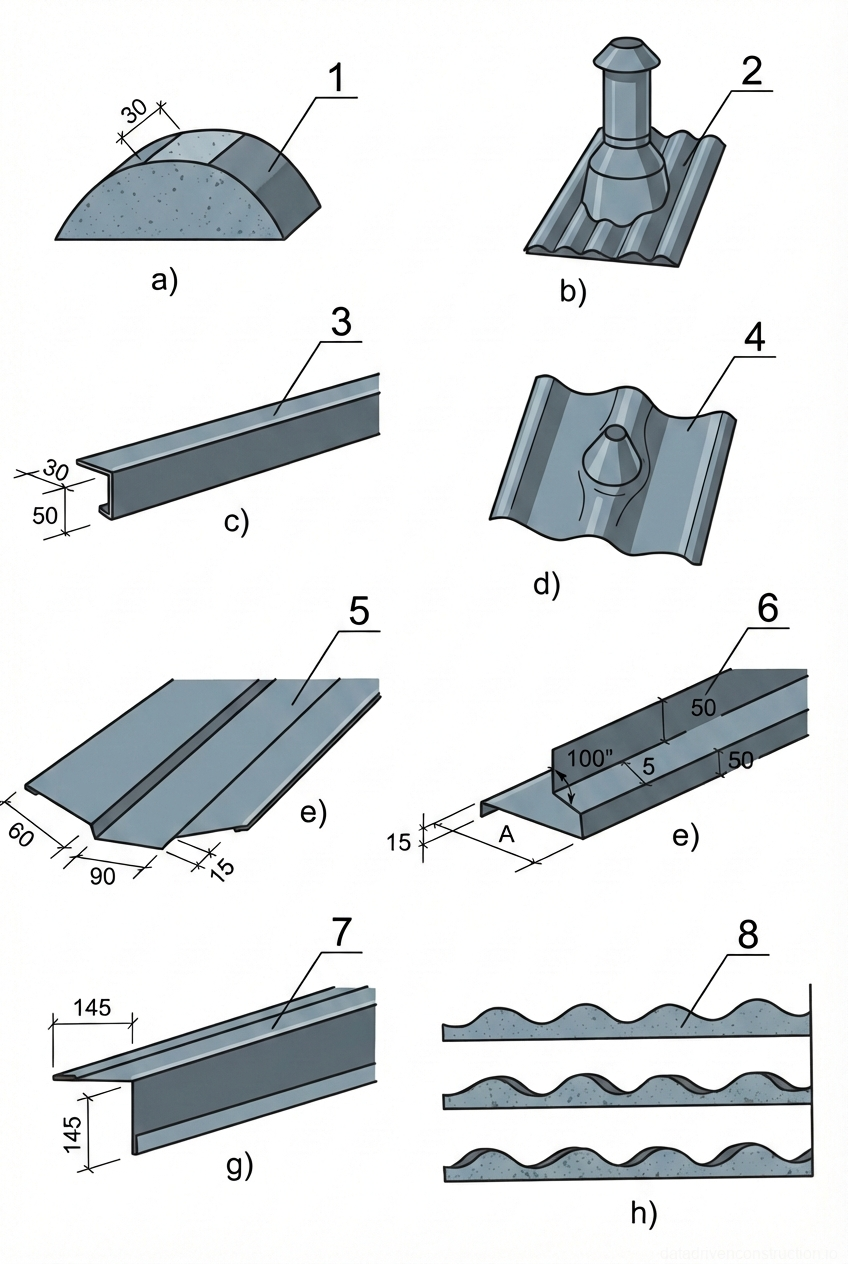

№	Элемент
1	Полукруглая коньковая планка с величиной нахлеста 30 мм, используемая для герметизации верхнего стыка скатной кровли.
2	Узел кровельной вентиляционной трубы, интегрированный с профилированной опорной плитой для бесшовного монтажа на соответствующий профиль кровли.
3	Металлический Z-образный профиль или планка (верхняя полка 30 мм, вертикальная стенка 50 мм), используемая для защиты кромок или переходов.
4	Секция профилированной кровельной панели с предварительно отформованной конической манжетой для прохода труб или мачт.
5	Ендова или широкий переходный профиль с центральным ребром (размеры 60 мм, 90 мм и отгибы кромок 15 мм).
6	Сложный торцевой профиль с множественными гибами (кромка 15 мм, размер «A», угол 100° и сегменты по 50 мм), служащий специализированной заглушкой или капельником.
7	Г-образная металлическая планка или парапетная крышка с равными полками 145 мм, имеющая завальцованные края для жесткости и защиты от атмосферных воздействий.
8	Профильные уплотнители или вкладыши, повторяющие форму гофры, используемые для герметизации торцов кровельных панелей от непогоды и насекомых.

1. Монтаж карнизной планки и элементов водосточной системы до начала укладки листов.
2. Установка первого листа: выравнивание по карнизу (свес 40 мм), фиксация одним винтом в зоне конька.
3. Установка следующих 2-3 листов, скрепление их между собой по продольному стыку в гребень волны (без жесткого крепления к обрешетке).
4. Выверка собранного блока по линии карниза и окончательная фиксация к обрешетке в нижний прогиб волны (6-7 саморезов на 1 м²).
5. Обработка продольных стыков короткими саморезами для плотного прилегания.
6. Монтаж коньковых планок поверх уплотнительного профиля с фиксацией в верхнюю гофру.

Система контроля качества кровельных работ включает три этапа: входной контроль материалов, операционный контроль в процессе монтажа и приемочный контроль готового покрытия. На этапе операционного контроля с использованием универсальных трехметровых реек проверяется ровность скатов и геометрия обрешетки. Отклонения плоскости деревянного основания не должны превышать проектные допуски, способные вызвать остаточные деформации металлического профиля. Все этапы скрытых работ (антисептирование древесины, устройство пароизоляции, укладка теплоизоляции и монтаж гидрозащитной мембраны) актируются до начала укладки профилированного листа.

Визуально-инструментальный приемочный контроль готовой кровли проводится с особым вниманием к узлам примыканий. Листы профилированного настила и доборные элементы должны плотно прилегать к основанию без перекосов, люфтов и видимых зазоров. Величина карнизного свеса должна быть строго единой на всем протяжении фасада. На поверхности листов не допускается наличие вмятин, царапин до металла или изломов профиля. Нахлесты по длине и ширине ската проверяются рулеткой на соответствие минимальным значениям (200 мм для поперечного стыка).

Технико-экономические показатели укладки металлочерепицы и профнастила предполагают высокую производительность труда. Нормативная выработка на одного рабочего в смену составляет около 12,5 м² готового покрытия. Оптимальный состав звена для монтажа не должен превышать 4-6 человек для эффективного распределения задач (подъем, позиционирование, крепеж). Все выявленные при финальном осмотре дефекты, особенно в ендовах, зонах установки антенн, пожарных люков и систем снегозадержания, подлежат немедленному устранению до подписания акта приемки.

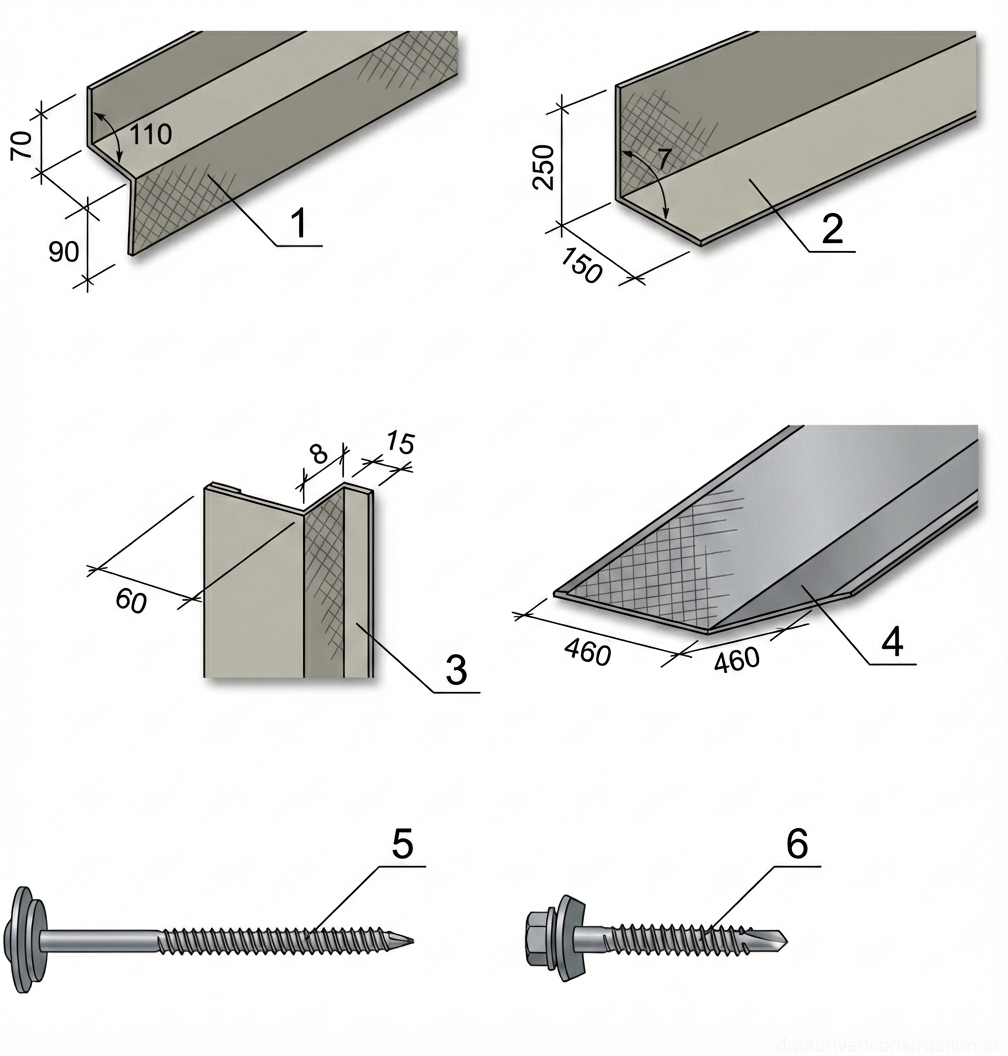

№	Элемент
1	Z-образный переходный профиль или капельник, 70х90 мм с внутренним углом 110 градусов, используется для горизонтальных переходов или отвода воды
2	Г-образный угловой профиль или парапетная планка, сечение 250х150 мм, используется для защиты кромок и гидроизоляции на 90-градусных переходах
3	Профиль внутреннего или наружного угла с завальцованными краями (гибы 15 мм и 8 мм) и лицевой стороной 60 мм, используется для скрытия и защиты стыков панелей на вертикальных углах
4	Ендова или широкий коньковый профиль, 460х460 мм, предназначен для отвода воды на пересечениях скатов или перекрытия коньковых стыков
5	Удлиненный кровельный саморез по дереву с широкой головкой и встроенной уплотнительной EPDM-шайбой, предназначенный для крепления панелей к деревянной обрешетке
6	Самосверлящий шуруп по металлу с шестигранной головкой и встроенной уплотнительной EPDM-шайбой, предназначенный для крепления панелей к стальным прогонам или каркасу

Монтаж металлических кровель относится к работам повышенной опасности на высоте и должен выполняться в строгом соответствии с проектом производства работ (ППР). К производству допускаются только лица, прошедшие специализированный инструктаж и проверку знаний с регистрацией в наряде-допуске. Запрещается выполнение кровельных работ при скорости ветра 15 м/с и более, во время грозы, снегопада, гололеда или густого тумана, снижающего видимость в пределах фронта работ. Учитывая высокую парусность профилированных листов, подъем материалов при порывистом ветре категорически недопустим.

Работы на скатах с уклоном более 20°, а также на влажных кровлях независимо от уклона, требуют обязательного использования страховочных систем. Кровельщики обязаны применять сертифицированные предохранительные пояса и страховочные канаты толщиной не менее 15 мм. Места анкерного крепления карабинов указываются ответственным руководителем работ. При перегибании страховочных канатов через острые грани строительных конструкций используются защитные прокладки. Обувь монтажников должна иметь мягкую нескользящую резиновую или каучуковую подошву (типа кровельных ботинок), исключающую проскальзывание на металле и повреждение полимерного слоя.

В зоне производства работ по периметру здания устанавливаются сигнальные ограждения для защиты от возможного падения строительного мусора, крепежа или инструмента. Весь применяемый ручной и электроинструмент в периоды технологических перерывов должен надежно закрепляться на скате или убираться в монтажные ящики. Ежедневно по завершении смены кровля очищается от обрезков металла, стружки и упаковочного материала; сброс мусора с крыши запрещен — он должен опускаться механизированным способом в закрытых контейнерах. Все электроинструменты в конце смены подлежат обязательному обесточиванию.

№	Элемент
1	Коньковая планка, гнутый металлический лист, размеры 90 мм по вертикали х 130 мм по скату с 50 мм горизонтальными полками, используется для герметизации конька кровли
2	Планка примыкания к торцевой стене, Г-образный металлический профиль с полками 50х50 мм, используется для герметизации стыков между кровельным настилом и вертикальными поверхностями

1. Оформление наряда-допуска и проведение целевого инструктажа перед началом работ.
2. Установка сигнальных ограждений опасной зоны по периметру здания на земле.
3. Организация точек крепления (анкерных линий) для страховочных поясов на коньковой части.
4. Проверка исправности электроинструмента и изоляции кабелей перед подъемом на кровлю.
5. Ежедневная уборка металлической стружки и обрезков с поверхности кровли мягкими щетками.
