Технологическая карта: Устройство штукатурных покрытий фасадов зданий и сооружений

Данный технологический процесс применяется при строительстве, реконструкции и ремонте фасадов зданий. До начала отделочных работ на объекте должны быть полностью завершены кровельные работы, монтаж гидроизоляции, устройство полов на балконах, а также установка и надежное закрепление всех металлических обрамлений архитектурных деталей и крепежных устройств для водосточных систем. Выполнение работ допускается только при наличии утвержденного колористического паспорта фасада.

Поверхности сборных гладких железобетонных конструкций заводского изготовления (класс бетона С20/25 и выше) традиционному оштукатуриванию не подлежат. Прочность основания, подлежащего оштукатуриванию, в обязательном порядке должна быть не менее прочности самого штукатурного покрытия во избежание когезионного отрыва. Для поверхностей из тяжелого, плотного бетона или кирпича (прочность на сжатие от 10 МПа / класс С8/10 и выше) применяются цементные грунты.

Критическим фактором является влажностный и температурный режим. В сухую погоду при температуре окружающего воздуха +23 °С и выше участки стен из мелкоштучных стеновых материалов (кирпич, ячеистые блоки) подлежат обязательному предварительному увлажнению. Производственный процесс требует строгой координации: монтаж инвентарных лесов должен осуществляться с учетом минимизации точек крепления к фасаду для последующей их бесследной заделки.

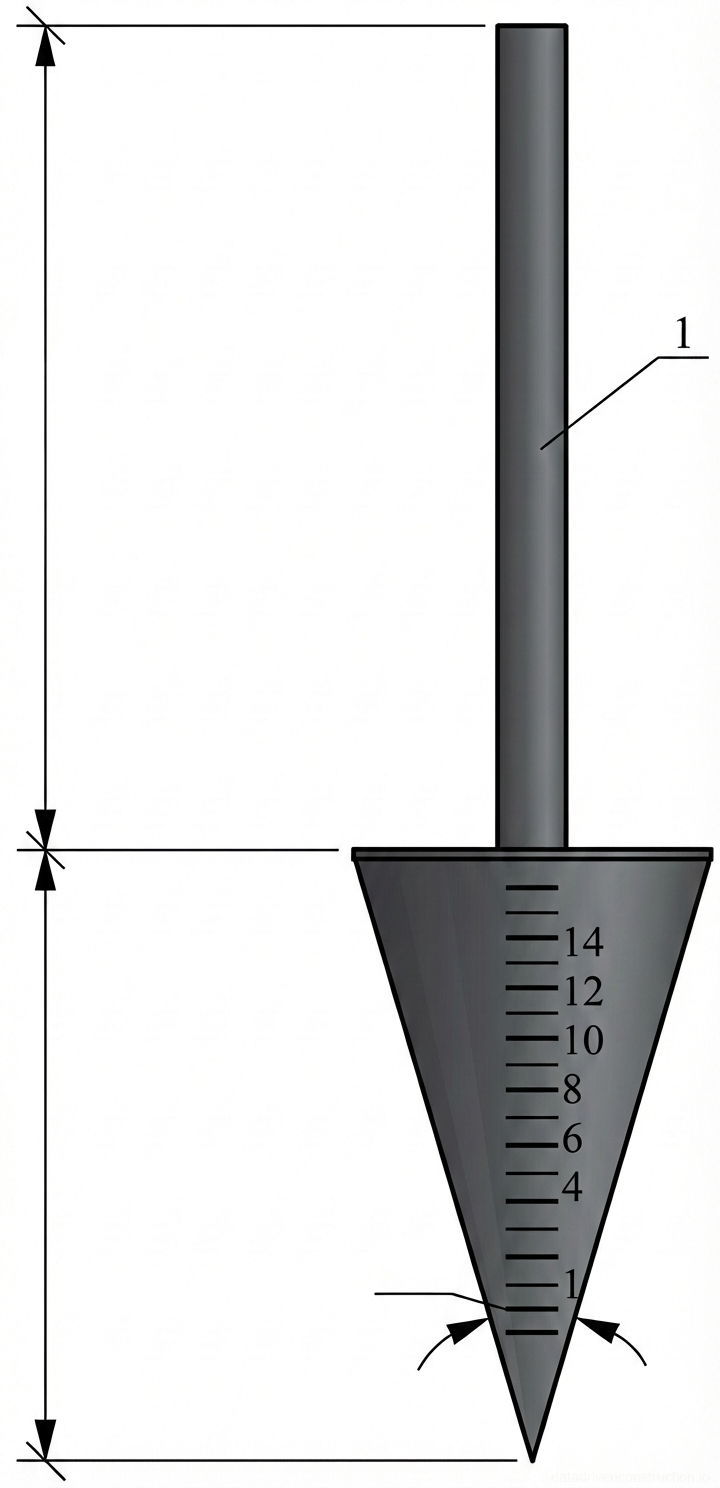

1Цилиндрическая рукоятка или направляющий стержень длиной 200-250 единиц, используемый для удержания и позиционирования конуса при испытании

1. Шаг 1: Проведение экспертной оценки состояния фасада и выполнение ремонта всех несущих конструкций здания.
2. Шаг 2: Очистка фасада от пыли, грязи, высолов, битумных и жировых пятен механическим или гидродинамическим способом.
3. Шаг 3: Нарезка и насечка гладких поверхностей (при необходимости), огрунтовка 7%-ным водным раствором поливинилацетатной эмульсии.
4. Шаг 4: Промывка сложных участков 10%-ным раствором технической соляной кислоты с последующей нейтрализацией водой.

Выбор вяжущих материалов и проектирование пропорций растворов напрямую зависят от условий эксплуатации. Для наружных стен, цоколей и карнизов, подвергающихся систематическому увлажнению, применяются цементные и цементно-известковые растворы на базе пуццоланового портландцемента, шлакопортландцемента или стандартного портландцемента (марки М300-М400 / классы ЦЕМ I 32,5 - ЦЕМ I 42,5). Для поверхностей, защищенных от прямого увлажнения, оптимальны известковые и известково-шлаковые составы.

Известковые растворы готовятся в пропорциях от 1:1 до 1:2,5 (известь:песок), при этом известковое тесто должно выдерживаться не менее трех недель. Цементно-известковые растворы формируются в пропорциях от 1:1:6 до 1:3:15, однако наивысшие эксплуатационные характеристики для фасадов показывают составы 1:1:6 и 1:2:8. Чистые цементные растворы замешиваются в соотношении от 1:1 до 1:6. Для ускорения схватывания в известковые растворы может вводиться гипс (1 часть гипса на 2-3 части известкового раствора).

Заполнитель (кварцевый песок) должен проходить строгий гранулометрический контроль. Максимально допустимый размер зерен для подготовительных слоев (обрызг и грунт) не должен превышать 2,5 мм, а для накрывочного (финишного) слоя — 1,2 мм. Подвижность готового раствора контролируется погружением стандартного конуса: для механизированного и ручного нанесения обрызга и грунта она должна составлять 8-12 см. Накрывочный слой без гипса требует подвижности 7-8 см, с добавлением гипса — 9-12 см.

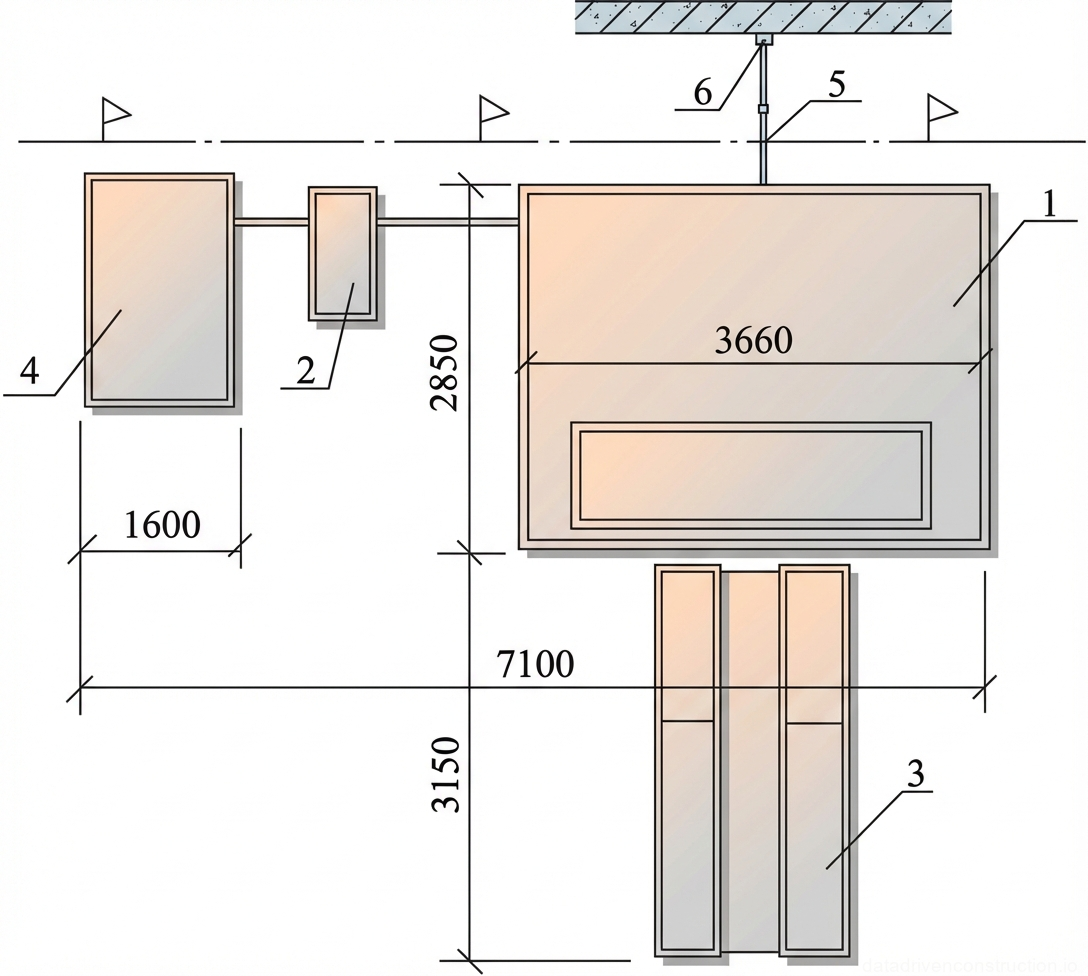

1Главный производственный блок или цех, прямоугольной планировки, ширина 3660 мм, центральный объект комплекса

2Соединительный коридор или переходная галерея, связывающая главный блок со вспомогательным зданием

3Погрузочная эстакада или зона подъезда транспорта, двухполосная конфигурация, выступающая на 3150 мм за основную линию

4Вспомогательное здание или подсобное помещение, отделенное от главного блока, ширина 1600 мм, расположено в крайней левой части плана

5Точка подключения инженерных сетей или конструктивная привязка к главной ограждающей стене, указывающая выравнивание по периметру участка

6Анкерная точка или ввод инженерных сетей на ограждающей стене, обеспечивающий крепление линии связи от главного производственного блока

1. Шаг 1: Подготовка вяжущих компонентов (выдержка известкового теста, проверка активности цемента).
2. Шаг 2: Просеивание заполнителей через вибросита: ячейка 3х3 мм для грунта, 1,5х1,5 мм для финишного слоя.
3. Шаг 3: Механизированное смешивание компонентов в растворосмесителе до однородной консистенции.
4. Шаг 4: Контроль подвижности раствора стандартным конусом перед загрузкой в штукатурную станцию.

Перед началом оштукатуривания основание подвергается строгому инструментальному контролю. Поверхности проверяются методом провешивания в вертикальной и горизонтальной плоскостях с обязательной установкой инвентарных съемных марок (маяков). Толщина устанавливаемых маяков должна точно соответствовать расчетной толщине штукатурного покрытия без учета финишного накрывочного слоя.

Жестко регламентируются допустимые отклонения базовой поверхности до начала работ. Отклонения поверхности и углов кирпичной или блочной кладки от вертикали не должны превышать 10 мм на один этаж и 30 мм на всю высоту здания. Неровности на вертикальных поверхностях, выявляемые при прикладывании двухметровой контрольной рейки, допускаются в пределах до 10 мм. Отклонения рядов кладки от горизонтали не должны превышать 15 мм на каждые 10 метров длины стены.

В случае выявления отклонений, превышающих нормативные, производится локальное выравнивание базовыми составами. При кладке стен впустошовку, глубина швов, не заполненных кладочным раствором с лицевой стороны, не должна превышать 15 мм для плоскостей стен и 10 мм для вертикальных швов несущих столбов и пилястр.

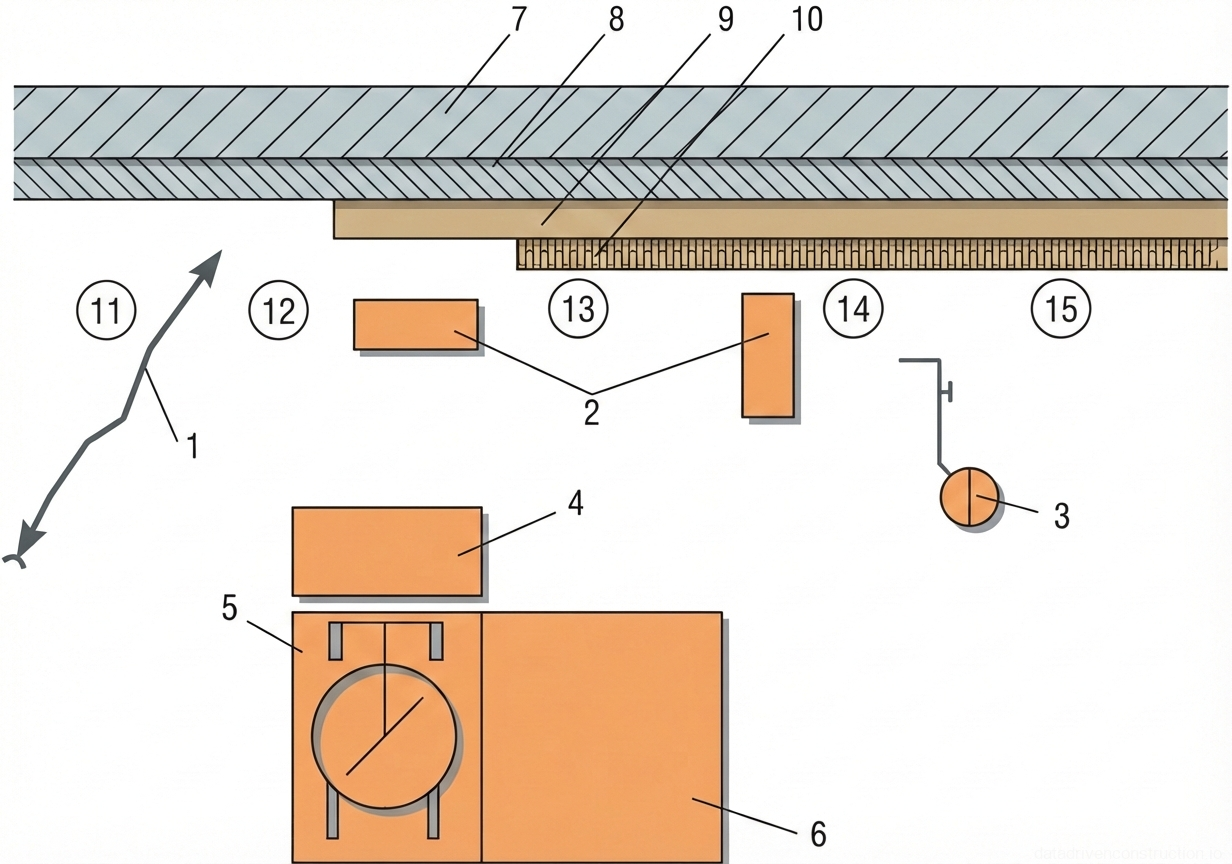

1Периметральное ограждение, обозначающее границу строительной площадки и обеспечивающее безопасность и охрану

2Временные инвентарные здания (бытовки) или контейнеры, используемые в качестве прорабских, санитарно-бытовых помещений или складов

3Контрольно-пропускной пункт (КПП) или будка охраны, расположенная около въезда на площадку для контроля доступа

4Кабина управления краном или рабочее место машиниста, поднятое для обеспечения хорошего обзора площадки

5Базовая секция башенного крана, показывающая конструктивное крепление и опорный механизм, обеспечивающий устойчивость

6Система противовесов или базовый балласт башенного крана, предназначенная для уравновешивания нагрузки при грузоподъемных операциях

7Основное структурное перекрытие или плита строящегося здания, представляющая главный несущий уровень

8Второстепенный конструктивный слой или выравнивающая стяжка, укладываемая поверх основной плиты

9Подкрановые пути или рельсовая система, проложенная параллельно фасаду здания для линейного перемещения крана

10Основание подкрановых путей или балластный слой (призма), поддерживающий рельсы и распределяющий высокие нагрузки от крана

11Указатель зоны, обозначающий радиус поворота или рабочий вылет стрелы крана

12Выделенная безопасная зона или опасная зона в пределах рабочего радиуса крана для предотвращения несчастных случаев

13Зона складирования материалов или площадка приемки в зоне действия крана для эффективного подъема и перемещения

14Дополнительный указатель рабочей зоны, детализирующий последовательность подъема или границу опасной (буферной) зоны

15Зона, обозначающая границу максимальной грузоподъемности крана или предел безопасной рабочей нагрузки

1. Шаг 1: Инструментальная проверка вертикальности и горизонтальности стен с помощью лазерных нивелиров и отвесов.
2. Шаг 2: Проверка плоскостности основания с использованием 2-метрового контрольного правила.
3. Шаг 3: Выставление инвентарных растворных или металлических маяков с шагом, соответствующим длине рабочего правила.
4. Шаг 4: Фиксация угловых защитных профилей на внешних углах (усенках) и откосах.

Устройство многослойного высококачественного покрытия представляет собой строго регламентированный процесс. Транспортировка раствора осуществляется штукатурными агрегатами (производительностью до 4-6 м³/ч, дальность подачи до 250 м по горизонтали и 60 м по вертикали) по металлическим растворопроводам. Первый слой — обрызг — наносится форсункой сплошным слоем толщиной до 5 мм. Поверхность обрызга не разравнивается для обеспечения максимальной адгезии.

После начала отвердевания обрызга (через 1-2 часа) наносится слой грунта. Толщина одного слоя грунта ограничена: не более 5 мм для тяжелых цементных растворов и до 7 мм для известковых. Разравнивание грунта выполняется Н-образными правилами или полутерками немедленно после нанесения. Для улучшенной и высококачественной штукатурки грунт вытягивается строго по маякам. Качество плоскости контролируется правилом непрерывно по ходу работ.

Накрывочный слой наносится толщиной до 2 мм для стандартных гладких покрытий и до 7 мм для декоративных фактурных отделок (терразитовые, каменные штукатурки). Затирка финишного слоя осуществляется через 30-40 минут после нанесения с помощью роторных затирочных машин (диаметр диска 280 мм, частота вращения 450-500 об/мин). Для существенного повышения прочности затираемого слоя в воду, подаваемую под рабочие диски машины, рекомендуется добавлять 3,5-5% водный раствор эмульсии ПВА.

1. Шаг 1: Нанесение слоя обрызга механизированным способом с обеспечением 100% укрывистости основания.
2. Шаг 2: Нанесение первого слоя грунта (после технологической паузы 1-2 часа) и его выравнивание правилом по маякам.
3. Шаг 3: Нанесение дополнительных слоев грунта (при необходимости) после схватывания предыдущих слоев.
4. Шаг 4: Нанесение накрывочного слоя и его машинная затирка роторным оборудованием с подачей воды или раствора ПВА.

Проведение штукатурных работ в зимний период требует радикального изменения технологического регламента. Перед нанесением раствора базовая поверхность должна быть абсолютно сухой: снег, иней и наледь удаляются механически. Наледь, не поддающаяся механической очистке, предварительно отогревается. Строго запрещается применение горячей воды для ускорения прогрева промороженных стен или удаления наледи. Смачивание кладки перед нанесением слоев при отрицательных температурах не допускается.

При температуре наружного воздуха в диапазоне от -10 °С до -20 °С в воду затворения штукатурного раствора в обязательном порядке вводятся противоморозные добавки. Стандартная рецептура включает добавление 3% поташа (карбоната калия) от массы воды затворения, либо комплексную смесь из 2% хлорида натрия и 2% хлорида кальция. Транспортировка раствора к рабочему месту осуществляется исключительно в утепленных емкостях, а наружные растворопроводы подлежат теплоизоляции.

Размеры захваток (рабочих зон) рассчитываются таким образом, чтобы полный цикл оштукатуривания на участке завершался до перерыва в работе, исключая риск замораживания раствора до этапа машинной затирки. При необходимости локального обогрева применяются панельно-линейные переносные электронагреватели (мощностью до 6 кВт). В этом случае строительные леса должны быть закрыты огнестойким теплоизоляционным материалом (термопляжем). Перетирка и ремонт старой штукатурки в зимних условиях категорически не рекомендуются.

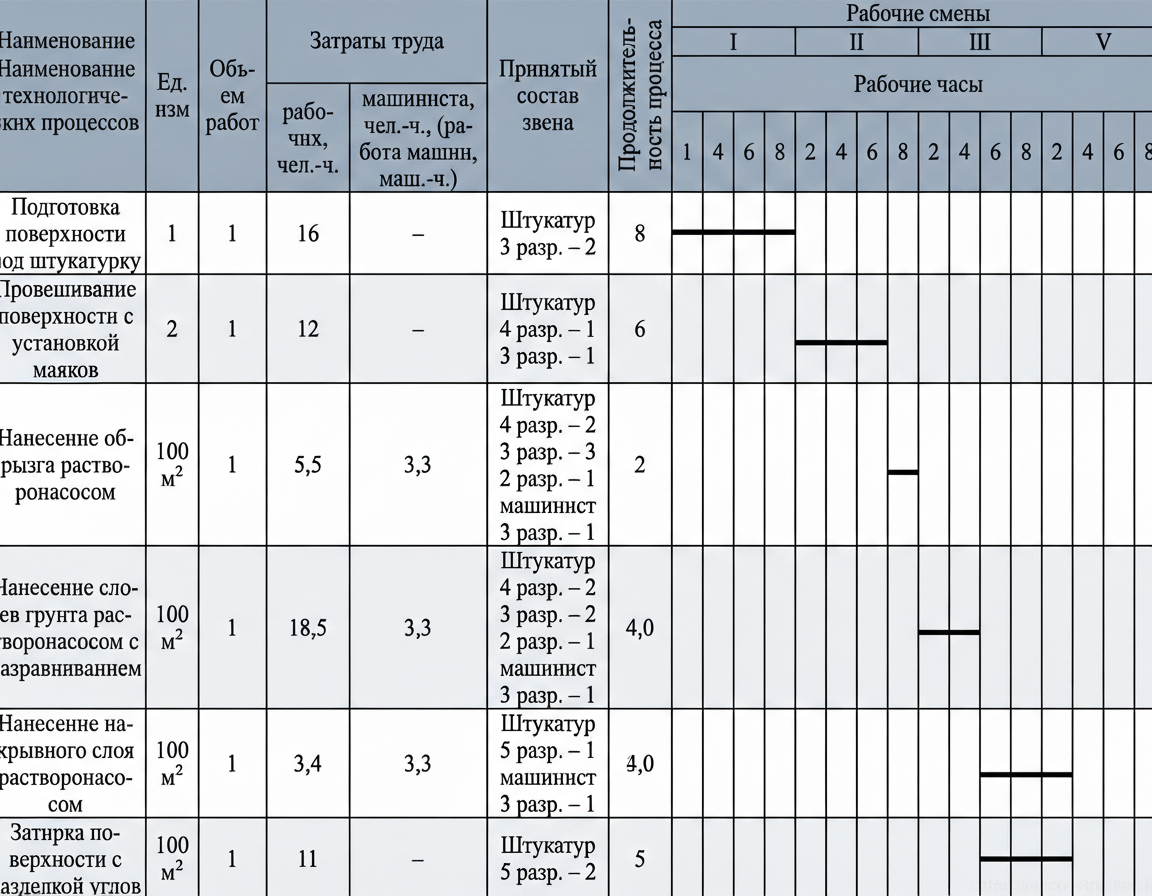

1Единица измерения для процесса «Подготовка поверхности под оштукатуривание»

2Единица измерения для процесса «Провешивание поверхности и установка маяков»

1. Шаг 1: Очистка фасада от льда и снега с применением тепловых пушек (без использования горячей воды).
2. Шаг 2: Замес штукатурного раствора с введением 3% поташа или 4% комплекса солей в тепляке.
3. Шаг 3: Подача подогретого раствора по теплоизолированным растворопроводам на захватку.
4. Шаг 4: Ускоренное нанесение и затирка слоя в пределах одной захватки до критического падения температуры раствора.

Система качества включает входной, операционный контроль и оценку соответствия. Сухие строительные смеси должны поставляться в заводской упаковке с указанием рецептуры, фракции, количества воды затворения и срока годности. Обязателен лабораторный тест раствора: он должен полностью проходить через сито 3 мм (для грунта) и 1,5 мм (для накрывки). Операционный контроль включает проверку влажности основания, адгезии наносимого слоя и толщины каждого намета.

Готовая оштукатуренная поверхность подвергается строгой дефектоскопии. На фасаде не допускается наличие усадочных трещин, следов от затирочного инструмента, наплывов раствора, высолов и раковин. Для ремонта отштукатуренных поверхностей категорически запрещено применять растворы, имеющие бóльшую прочность на сжатие, чем основная (старая) штукатурка (например, ремонт известкового фасада цементным составом недопустим). Трещины шириной более 1 мм расшиваются и заполняются эластичным полимерцементным составом.

Приемочные допуски классифицируются по уровню качества. Для высококачественной штукатурки: отклонение от вертикали и горизонтали — не более 1 мм на 1 метр (макс. 3 мм на всю высоту элемента). Неровности плавного очертания при проверке 2-метровым правилом — не более 2 неровностей глубиной до 2 мм. Отклонения оконных откосов, пилястр и лузг от вертикали/горизонтали — 1 мм на 1 метр. Толщина однослойной штукатурки ограничена 20 мм, многослойной — согласно проекту.

1. Шаг 1: Входной контроль гранулометрии песка и подвижности раствора (тест конусом, 8-12 см).
2. Шаг 2: Операционный контроль толщины наносимых слоев (до 5 мм обрызг, до 7 мм грунт) с помощью щупа.
3. Шаг 3: Проверка готовой поверхности 2-метровым контрольным правилом в различных направлениях.
4. Шаг 4: Инструментальный замер отклонений оконных откосов, радиусов криволинейных поверхностей и тяг.
